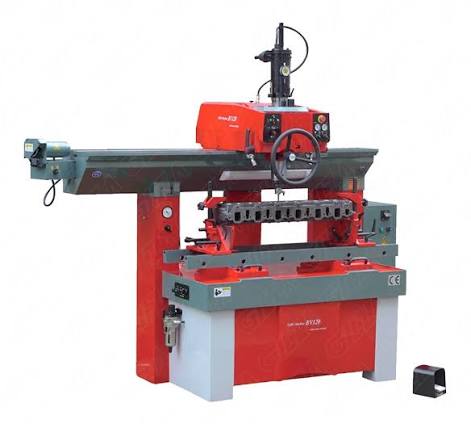

Станок для обработки фаски седла клапана BV120 SJMC
Назад в Специализированные станки
Артикул: BV120
новинка
Под заказ - от 3 дней (уточняйте у менеджера)
Доставка транспортной компанией
Заказ до 2000 ₽ — 250 ₽
Бесплатная доставка по Казани от 2000 ₽
0 ₽ × 4 платежа
на 2 месяца без переплат
от 0 ₽ в месяц
Официальный дилер
Гарантия N мес
Гарантия N мес
Работаем 20 лет
на рынке
на рынке
Монтаж и обучение
персонала
персонала
Описание
Описание
Станок предназначен для обработки, расточки, правки и прирезки фаски седла клапана. Станок позволяет выполнять обработку седел клапанов на ГБЦ с наклонной и вертикальной осью стержня клапана, чугунных ГБЦ и ГБЦ из различных сплавов. Максимальные габариты обрабатываемой ГБЦ - длина (неограничено), ширина 500 мм, высота 450 мм. Диаметры обрабатываемых седел - 18-120 мм.
Модель BV120 имеет расширенное парковочное пространство смещения рабочего узла для последующего удобства погрузки и крепления крупногабаритных ГБЦ на станок.
Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ.
Широкий диапазон обрабатываемых деталей
Расширенная комплектация
Высокая мощность
Точность выполняемых работ
Стандартная комплектация станка
20 пилотов на выбор (D посадки 9,52мм)
Расточная головка NWN5100F с резцедержателями NWN2000/2001
Расточная головка NWN5300 с резцедержателями NWN2003/2004
Набор мультиугловых резцов (10 шт)
Индикатор
Вертикальный уровень для седла клапана
Устройство для настройки инструмента
Вакуумные заглушки
Уровень
Отвертка TORX T8
Набор шестигранников
Заточной станок для резцов
Дополнительная комплектация
Расточная головка NWN5400 с резцедержателями NWN2005
Специальный уровень для седла клапана относительно шпинделя
Адаптор морзе
Пылесос
Микрометрический инструмент для настройки резца
Портативный вакуум тестер
Технические характеристики моделей станка
BV120 ВИДЕО
Показатель Eд.изм. Значение
Тип приводной системы воздух / электрика
Максимальная длина обрабатываемой ГБЦ неограниченно
Максимальная ширина обрабатываемой ГБЦ мм 500
Максимальная высота обрабатываемой ГБЦ мм 450
Диаметры обрабатываемых седел мм 18-120
Продольное перемещение расточной головки мм 990
(с дополнительной остановкой 450мм) мм 1440
Продольное перемещение шпинделя мм 40
Сферическое движение мм 9
Наклон шпинделя градус 5
Передвижение стола мм 160
Вертикальное перемещение шпинделя мм 200
Мощность мотора шпинделя кВт 2,5
Крутящий момент мотора шпинделя Нм 42
Скорость вращения шпинделя об/мин 50-800
Мощность мотора заточного приспособления кВт 0,27
Скорость вращения шлифовального круга об/мин 2800
Угол поворота зажима градус 42/-15
Давление воздуха Бар 6
Расход воздуха (max) л/мин 400
Расход воздуха непрерывный л/мин 60
Размеры станка (Д*Ш*В) мм 1685*1050*2180
Шероховатость обрабатываемой поверхности um 0,6 Ra
Размеры упаковки (Д*Ш*В) мм 2350*1120*2260
Вес нетто / вес брутто кг 1700/2000
Сроки изготовления раб.дн. 30-60
